Опорно-направляющее кольца ОНК (ОНКЦ, ПМТД, ПМТД-Р, УЗОР)
Назначение
Кольцо опорно-направляющее (ОНК), изолирующее, предохранительное, диэлектрическое, центрирующее предназначено для механической защиты изоляционного покрытия трубопроводов при прокладке (протаскивании) в кожухе, для обеспечения диэлектрической изоляции трубопроводного перехода и фиксирования расположения трубопровода в кожухе на отметках предусмотренных проектом.
Описание

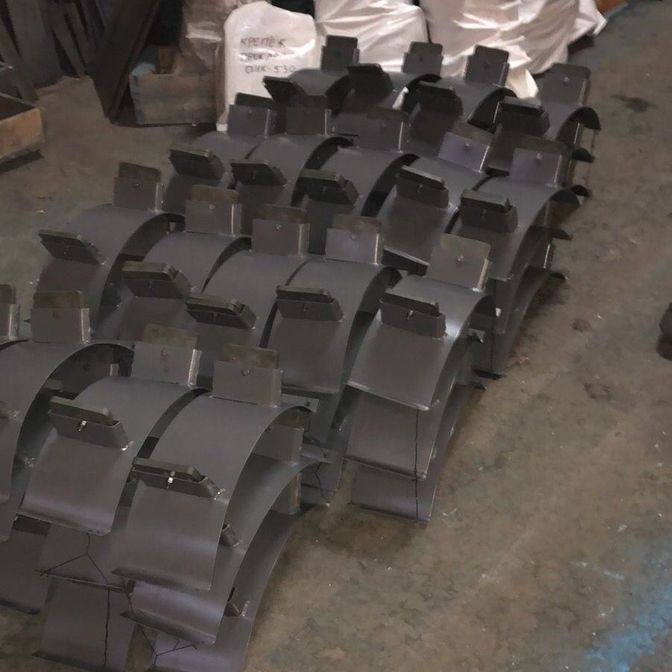

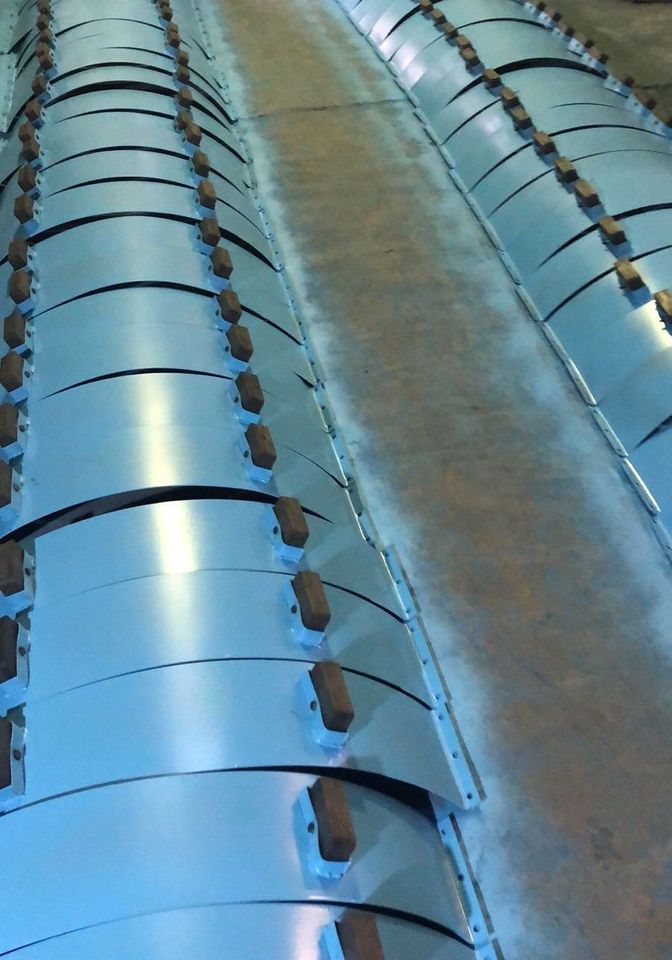

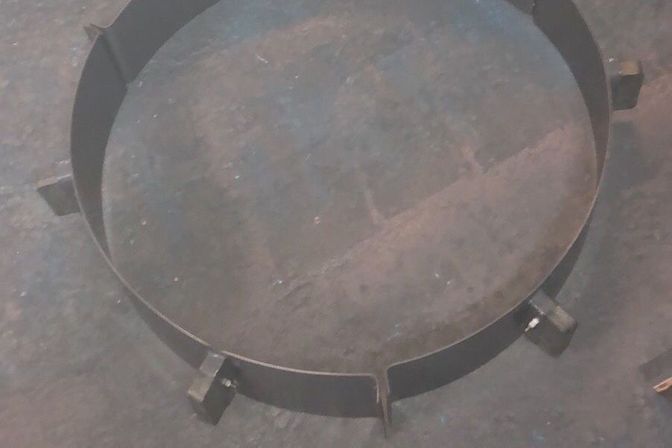

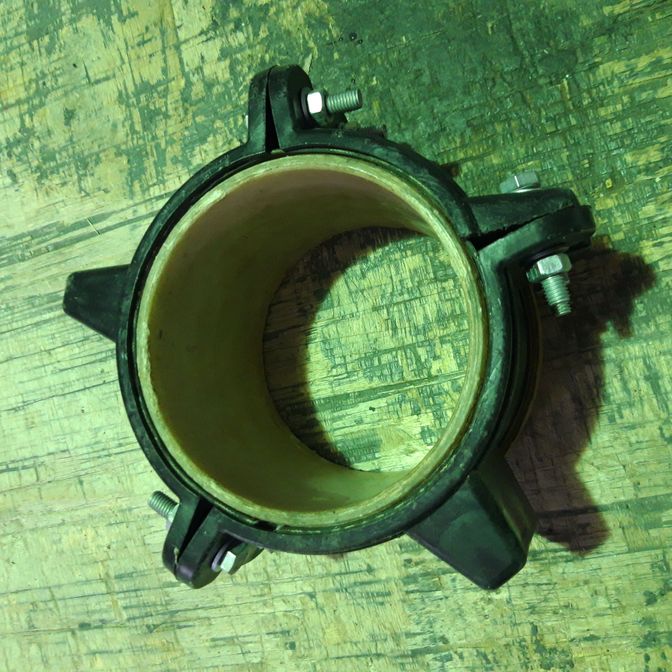

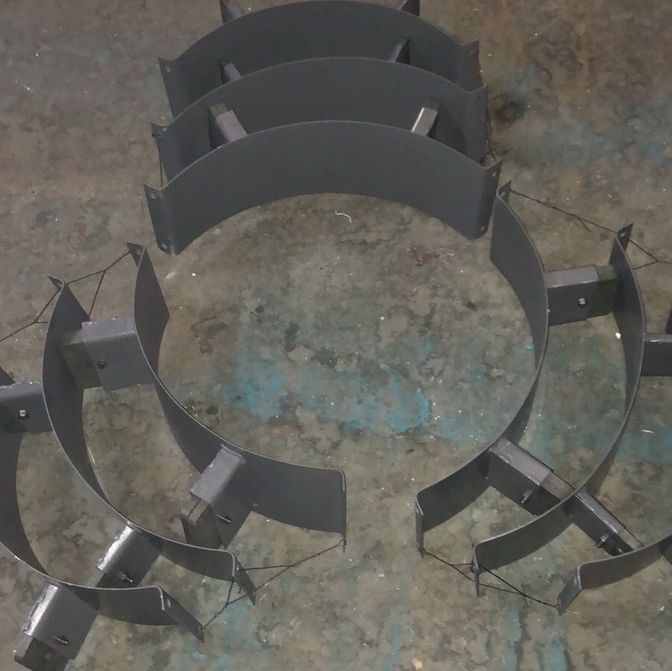

Опорно-направляющее кольцо (ОНК) состоит из металлических сегментов с установленными на них диэлектрическими опорами. Сегменты ОНК соединяются между собой болтами.
Количество сегментов и диэлектрических опор зависит от диаметра и типа рабочего трубопровода, а также от длины трубопроводного перехода.
Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.
Количество сегментов и диэлектрических опор зависит от диаметра и типа рабочего трубопровода, а также от длины трубопроводного перехода.
Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.
Сегменты металлические изготавливаются из стального листа горячекатаного по ГОСТ 16523-97 методом холодного гнутья.
Допускается изготовление сегментов ОНК из стальной ленты горячекатаной по ГОСТ 6009-74 методом холодного гнутья.
Допускается изготовление сегментов ОНК из стальной ленты горячекатаной по ГОСТ 6009-74 методом холодного гнутья.
Корпусы опор диэлектрических элементов изготавливаются из стального листа по ГОСТ 16523-97 методом холодного гнутья или из стальной профильной трубы ГОСТ 8645-68 .
Сварка на коробке выполнена по ГОСТ 5264-80 короткими сварочными швами. Данное исполнение обеспечивает надежную работу конструкции и равнопрочность в системе коробка, болт, опорный элемент.

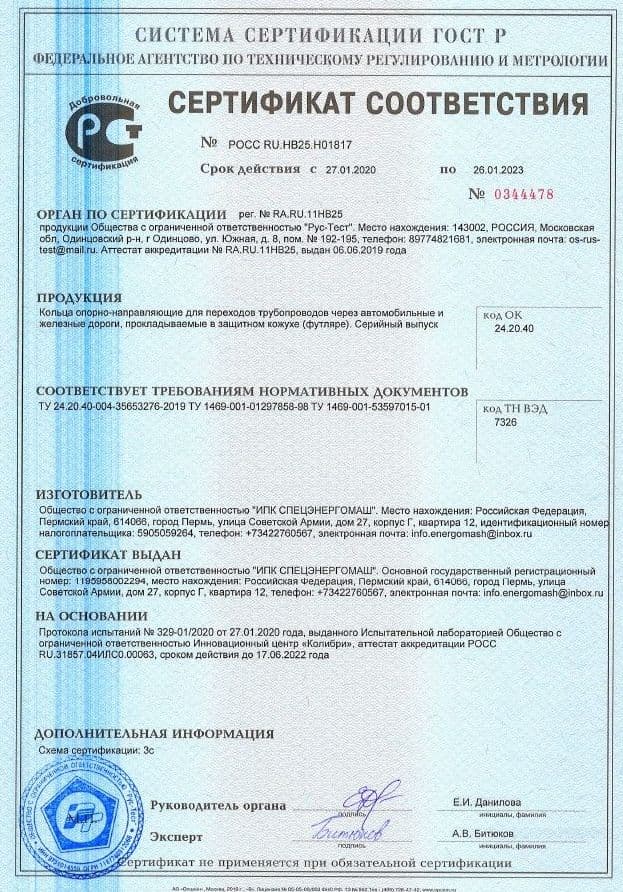

Нормативная документация
Мы производим ОНК на соответствие следующим нормативным документам:
ТУ 24.20.40-004-35653276-2019 (собственное ТУ)
ТУ 1469-001-01297858-98
ТУ 1469-001-53597015-01
Типы ОНК
Мы серийно производим ОНК для труб от 25 до 1720 мм.
-ОНК с опорами скольжения (материал опор - полиэтилен, полиамид)
-ОНК с опорами скольжения (материал опор - полиэтилен, полиамид)

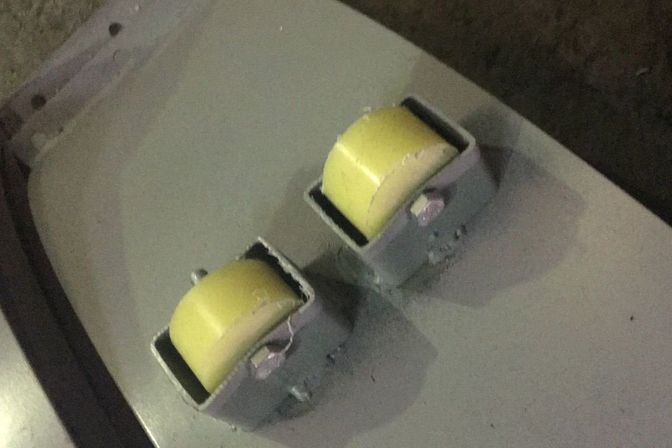

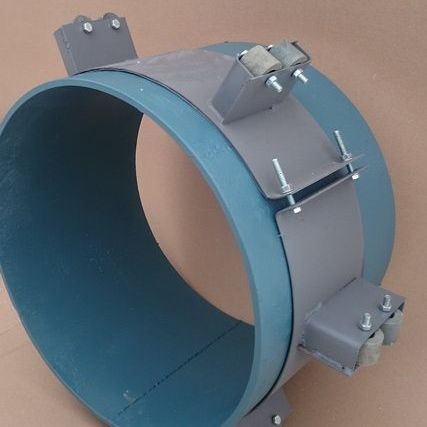

-ОНК с роликовыми опорами (материал опор - полиэтилен, полиамид), в том числе с усилеными опорами и роликами большого диаметра из полиамида
-ОНК с комбинированными опорами (нижние опоры в кольце - роликовые , верхние опоры скольжения)
-ОНК с для пропуска кабелей связи (1 и 2) (ОКС)
-ОНК с обеспечением центрирования трубопровода в кожухе ( ОНКЦ ) за счет измнения высоты опор колец ОНК
-ОНК групповые (сдвоенные) для обеспечения протаскивания нескольких (двух и более) рабочих труб через трубу кожух (футляр) и закрепления на отметках предусмотренных проектом.
В зависимости от требований заказчика кольца ОНК комплектуются защитными прокладками (варианты исполнения прокладок: резина, скальный лист).
-ОНК с комбинированными опорами (нижние опоры в кольце - роликовые , верхние опоры скольжения)
-ОНК с для пропуска кабелей связи (1 и 2) (ОКС)
-ОНК с обеспечением центрирования трубопровода в кожухе ( ОНКЦ ) за счет измнения высоты опор колец ОНК
-ОНК групповые (сдвоенные) для обеспечения протаскивания нескольких (двух и более) рабочих труб через трубу кожух (футляр) и закрепления на отметках предусмотренных проектом.
В зависимости от требований заказчика кольца ОНК комплектуются защитными прокладками (варианты исполнения прокладок: резина, скальный лист).
Технические характеристики
Количество сегментов в кольце диаметром 25-325 мм, шт.
2
Диэлектрическая проницаемость опор при частоте 10⁶ Гц, не более
2,4
Количество сегментов в кольце диаметром 377-1720 мм, шт.
3
Удельное объемное сопротивление, Ом/см, не менее
10
Коэффициент трения по стали
0,26-0,32
Разрушающее напряжение при
растяжении, кгс/см2
100-170
Плотность, г/см3
0,94-0,96
Разрушающее напряжение при
статическом изгибе, кгс/см2
120-170
Предел прочности опор при температурах от – 40 °С до + 60 °С, кг/см2, не менее
120
Предел текучести при
растяжении, кгс/см2
90-160
Комплектация ОНК
В комплект поставки входит:
- Сегменты кольца ОНК в сборе с диэлектрическими опорами
- Оцинкованные крепёжные элементы (болт, гайка, шайба)
- Прокладка из скального листа (техпластины)
- Паспорт - сертификат (на партию)
- Инструкция по монтажу (на партию)
- Сертификат соответствия (на партию)

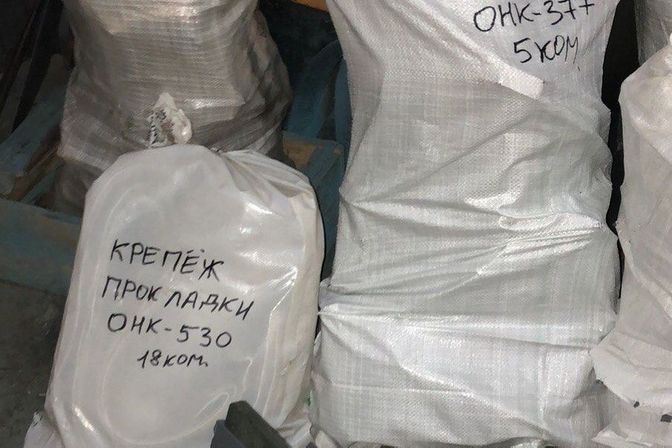

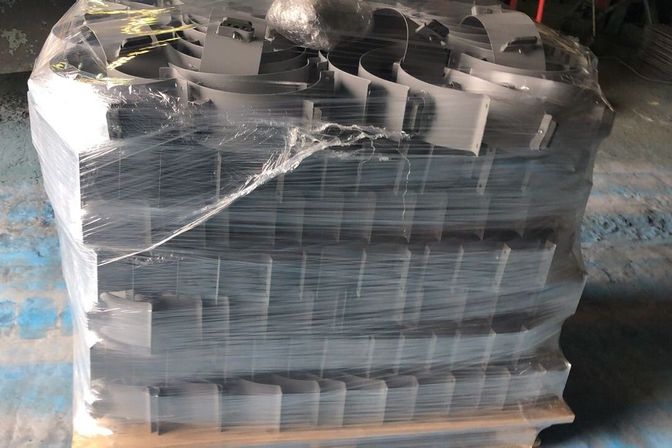

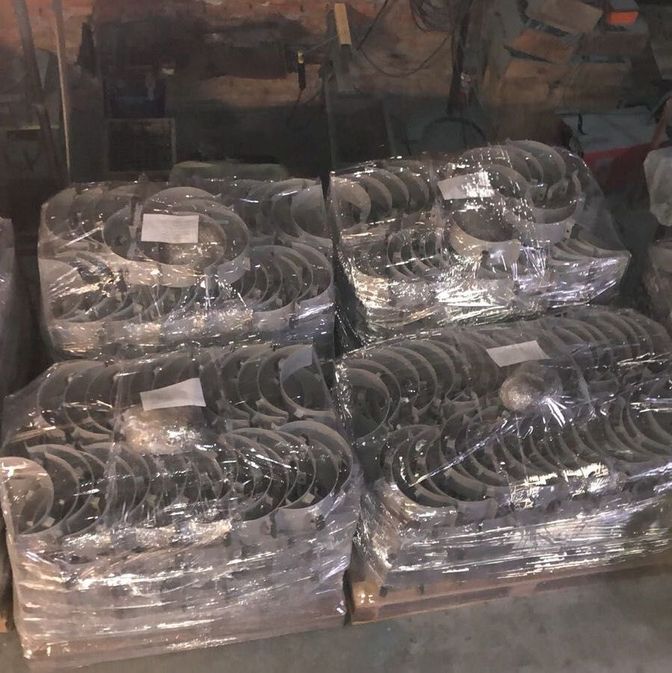

ОНК упакованы в мешках 0,06 м3 или на поддоне 1 м3 (при достаточном количестве в заказе)
Инструкция по монтажу
1. Количество и места установки ОНК на трубу, их закрепление и протаскивание трубы в защитном кожухе производится в соответствии с проектом производства работ, который разрабатывает проектная организация.
2. Условия эксплуатации ОНК: при температуре от -60С до +60С.
3. Установку ОНК на трубу должны осуществлять 2 человека.
4. Перед началом работ проверить комплектность изделия.
5 Произвести следующие подготовительные операции:
5.1. освободить пространство вокруг трубы для удобства монтажа ОНК
5.2. установить трубопровод на неподвижные опоры на расстоянии от грунта удобном для монтажа колец из нижнего положения
5.3. подготовить в достаточном количестве защитный прокладочный материал (резинотканевые прокладки или ленту изоляционную полимерную липкую толщиной не менее 0,6мм и т. п. в соответствии с проектом)
5.4. очистить поверхность трубы в месте монтажа ОНК от грязи и химических веществ
6. Собрать сегменты при помощи крепежных элементов, оставив одно замыкающее соединение несобранным
7. Между кольцом и трубопроводом установить защитную прокладку толщиной 3-5мм в соответствии с проектом производства работ. Допускается на размеченное место под установку кольца для защиты изоляции трубопровода нанести 5-6 слоев полимерной изоляционной ленты. При этом края защитного материала должны выходить за пределы ширины кольца равномерно по обеим сторонам на 20-50мм.
8. При сборке кольца зазор между торцами сегментов кольца в незатянутом состоянии должен составлять 10-40 мм.
9. Установить кольцо на трубу.
10. Скрепить болтами замыкающее соединение.
11. Проверить правильность размещения кольца на трубе. Нижние опорные выступы кольца должны быть симметричны относительно вертикальной диаметральной плоскости защитного кожуха (футляра). Отклонение не должно превышать 10 –15 мм.
12. Равномерно, последовательно провести затяжку «по кругу» болтов крепления до плотного прилегания внутренней поверхности сегментов кольца к наружной поверхности прокладки, установленной под кольцо. В процессе затяжки контролировать отсутствие смыкания торцов сегментов. В случае смыкания торцов сегментов - снять опорно-направляющее кольцо и увеличить под ним толщину прокладки (добавить два-три слоя полимерной изоляционной ленты толщиной не менее 0,6мм)
13. Затянуть резьбовые соединения с усилием не более 50 Н.М, с обеспечением требований пункта 8.
14. Работы по сооружению переходов трубопровода в защитном кожухе должны выполняться в соответствии с требованиями СНиП Ш-42-80, проекта и ППР.
15.Эксплуатация опорно-направляющих колец в конструкции перехода должна производиться в соответствии с действующими отраслевыми нормативными документами по эксплуатации трубопровода.
16. Использование опорно-направляющих колец с диэлектрическими опорными элементами в конструкции перехода допускается при температуре перекачиваемого продукта не более +60С.
2. Условия эксплуатации ОНК: при температуре от -60С до +60С.
3. Установку ОНК на трубу должны осуществлять 2 человека.
4. Перед началом работ проверить комплектность изделия.
5 Произвести следующие подготовительные операции:
5.1. освободить пространство вокруг трубы для удобства монтажа ОНК
5.2. установить трубопровод на неподвижные опоры на расстоянии от грунта удобном для монтажа колец из нижнего положения
5.3. подготовить в достаточном количестве защитный прокладочный материал (резинотканевые прокладки или ленту изоляционную полимерную липкую толщиной не менее 0,6мм и т. п. в соответствии с проектом)
5.4. очистить поверхность трубы в месте монтажа ОНК от грязи и химических веществ
6. Собрать сегменты при помощи крепежных элементов, оставив одно замыкающее соединение несобранным
7. Между кольцом и трубопроводом установить защитную прокладку толщиной 3-5мм в соответствии с проектом производства работ. Допускается на размеченное место под установку кольца для защиты изоляции трубопровода нанести 5-6 слоев полимерной изоляционной ленты. При этом края защитного материала должны выходить за пределы ширины кольца равномерно по обеим сторонам на 20-50мм.
8. При сборке кольца зазор между торцами сегментов кольца в незатянутом состоянии должен составлять 10-40 мм.
9. Установить кольцо на трубу.
10. Скрепить болтами замыкающее соединение.
11. Проверить правильность размещения кольца на трубе. Нижние опорные выступы кольца должны быть симметричны относительно вертикальной диаметральной плоскости защитного кожуха (футляра). Отклонение не должно превышать 10 –15 мм.
12. Равномерно, последовательно провести затяжку «по кругу» болтов крепления до плотного прилегания внутренней поверхности сегментов кольца к наружной поверхности прокладки, установленной под кольцо. В процессе затяжки контролировать отсутствие смыкания торцов сегментов. В случае смыкания торцов сегментов - снять опорно-направляющее кольцо и увеличить под ним толщину прокладки (добавить два-три слоя полимерной изоляционной ленты толщиной не менее 0,6мм)
13. Затянуть резьбовые соединения с усилием не более 50 Н.М, с обеспечением требований пункта 8.
14. Работы по сооружению переходов трубопровода в защитном кожухе должны выполняться в соответствии с требованиями СНиП Ш-42-80, проекта и ППР.
15.Эксплуатация опорно-направляющих колец в конструкции перехода должна производиться в соответствии с действующими отраслевыми нормативными документами по эксплуатации трубопровода.
16. Использование опорно-направляющих колец с диэлектрическими опорными элементами в конструкции перехода допускается при температуре перекачиваемого продукта не более +60С.
Данные для логистики (высота опор 50-55 мм. в комплекте с прокладкой из СЛ)
Размер ОНК, мм.
57
89
114
159
168
219
273
325
377
426
530
630
720
820
1020
1220
1420
Объем 1 компл., м3
0,004
0,005
0,006
0,007
0,007
0,01
0,014
0,016
0,018
0,03
0,04
0,06
0,09
0,12
0,15
0,2
0,26
Вес 1 компл., кг.
0,9
1,4
1,8
2,2
2,3
3,7
4,3
4,5
5,9
10
14,4
15,5
16,3
18,3
22,1
23,5
28
