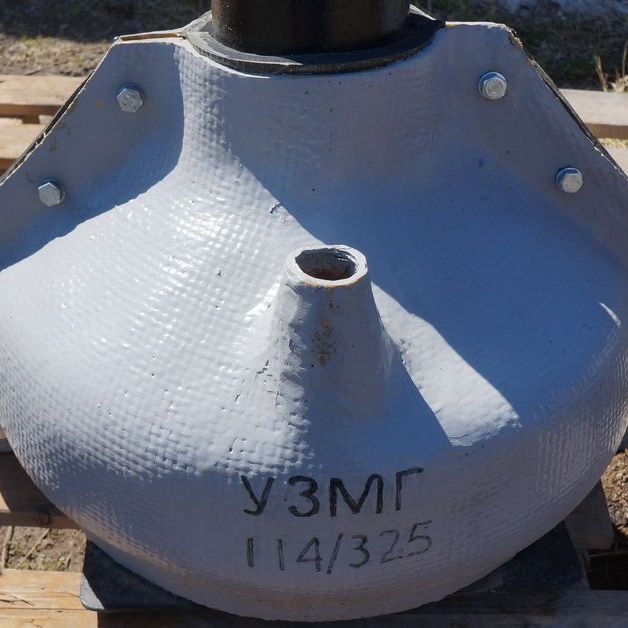

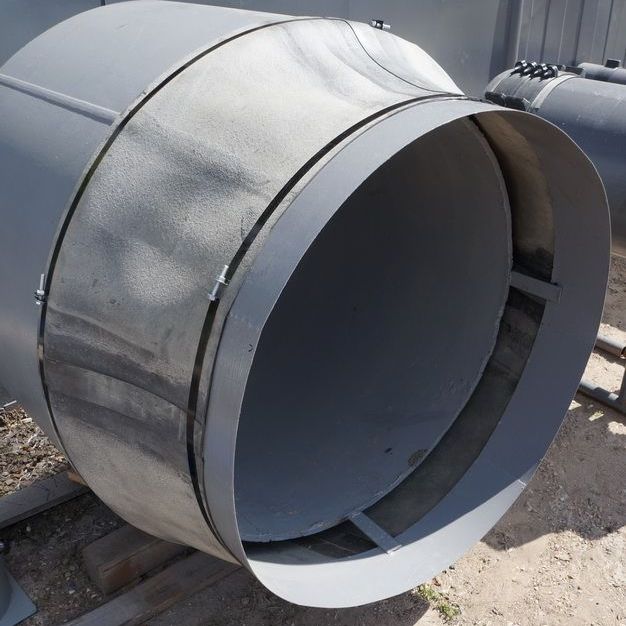

Укрытие защитное манжеты герметизирующей (УЗМГ)
Область применения
УЗМГ предназначено для защиты от ударов и давления грунта на резиновые манжеты при засыпке траншеи в период ремонта, строительства и эксплуатации перехода трубопровода под автомобильными и железными дорогами, а также для защиты резиновых манжет от случайных вскрытий межтрубного пространства в местах выхода перехода трубопровода на поверхность земли.
Укрытие может применяться для защиты как разъемных так и неразъемных конусных и гофрированных манжет.
Укрытие может применяться для защиты как разъемных так и неразъемных конусных и гофрированных манжет.
Описание
УЗМГ выпускается в соответствии с требованиями СП 109-34-97 «Свод правил по сооружению переходов под автомобильными и железными дорогами»

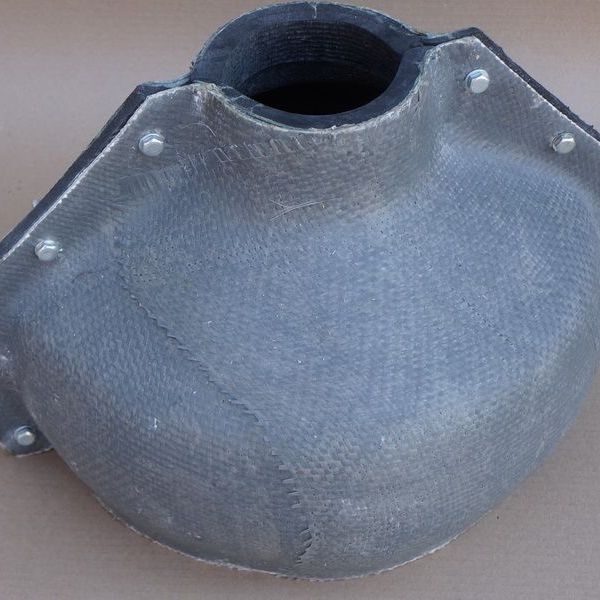

УЗМГ изготавливаются из стеклопластика (на основе стеклоткани и полиэфирной смолы) c резиновыми уплотнительными элементами под все типоразмеры трубопроводных переходов, применяемых в трубопроводном строительстве.

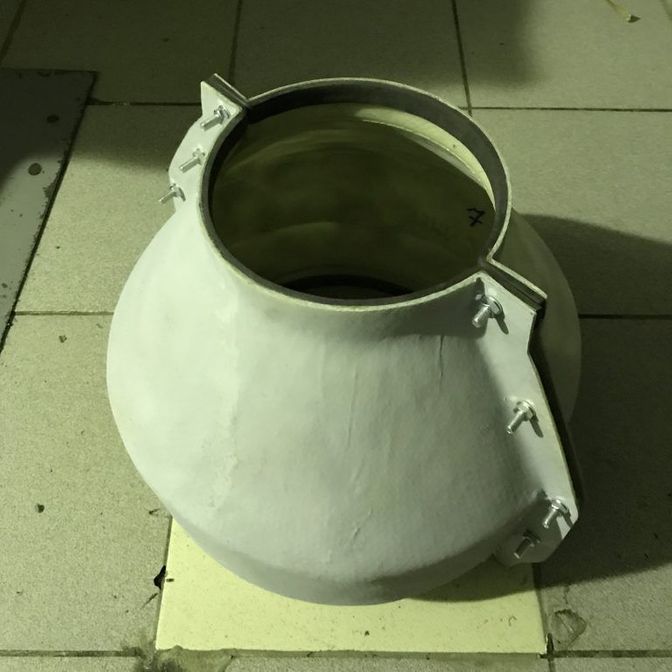

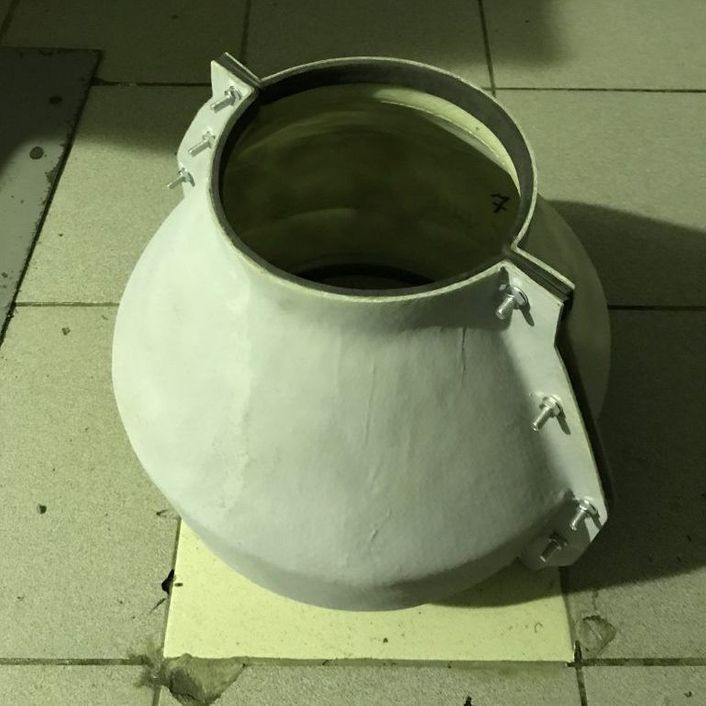

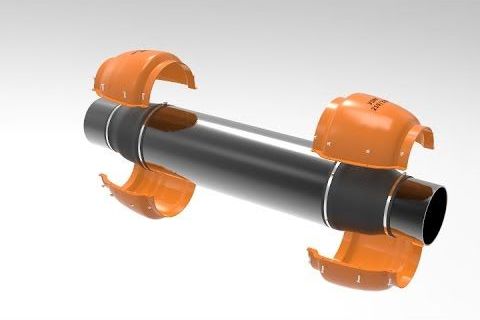

УЗМГ состоят из двух частей. По контуру частей нанесен специальный слой пористой резины для обеспечения дополнительной герметизации изделия при сборке на трубе.
Части соединяются между собой крепежными элементами, входящими в комплект поставки.
Части соединяются между собой крепежными элементами, входящими в комплект поставки.
За счет свободного пространства вокруг манжеты УЗМГ позволяет манжете свободно деформироваться при штатных продольных перемещениях магистрального трубопровода на переходе при повышении или понижении температуры перекачиваемого продукта, а также при изменении сезонных температур.
Конструкция УЗМГ создает возможность проводить ремонтные работы на переходе с применением разъемной герметизирующей манжеты без снятия давления в трубопроводе.
В зависимости от применяемых проектных решений (диаметров рабочего трубопровода и трубы-футляра, применяемых средствах протаскивания рабочей трубы через кожух и необходимости обеспечения прохождения дополнительных коммуникаций в кожухе (например кабелей связи)), укрытия производятся с учетом соответствующего фактического значения эксцентриситета и с дополнительными встроенными элементами конструкции (пропусками для одного, двух и т.д. кабелей связи).
Гибкое и быстро настраиваемое производство позволяет по требованию заказчика изготавливать УЗМГ для труб зарубежных стандартов и нестандартных переходов.
Гибкое и быстро настраиваемое производство позволяет по требованию заказчика изготавливать УЗМГ для труб зарубежных стандартов и нестандартных переходов.
Нормативные документы
Мы изготавливаем УЗМГ в соответствии со следующими ТУ:
ТУ 23.14.12-003-35653276-2019 (собственное ТУ)
ТУ 2296-009-01297858-2005
ТУ 5959-003-53597015-2005
Технические характеристики
Материал изделия
Стеклопластик
Диапазон рабочих температур, С
-60+70
Диаметр рабочего трубопровода, мм.
25-1420
Класс опасности
5 (не опасный)
Диаметр футляра, мм.
100-1720
Изгибающее напряжение при разрушении, МПа, не менее
120
Разрушающее напряжение при растяжении, МПа, не менее
250
Срок эксплуатации, лет, не менее
30

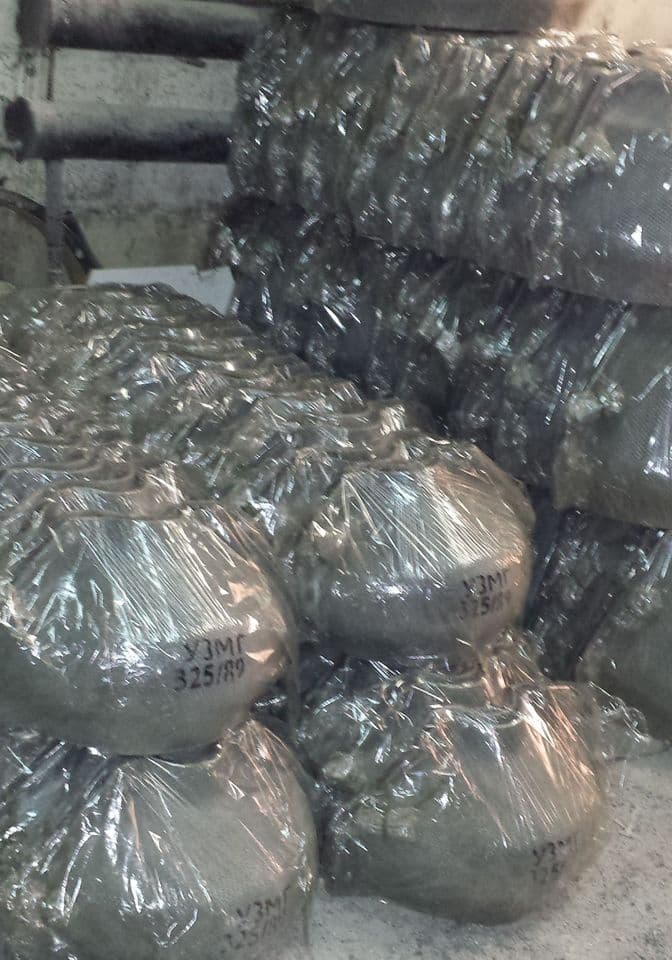

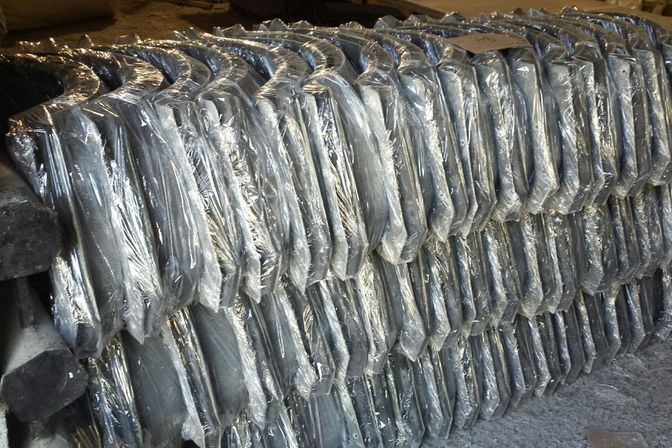

Комплект поставки
УЗМГ поставляются комплектами. В один комплект поставки входит:
- УЗМГ - 2 шт. (4 полускорлупы, на 2 торца футляра).
- Оцинкованные метизы (болт, гайка ,шайба).
- УЗМГ - 2 шт. (4 полускорлупы, на 2 торца футляра).
- Оцинкованные метизы (болт, гайка ,шайба).
- Паспорт-сертификат (на партию).
- Инструкция по установке.
- Инструкция по установке.

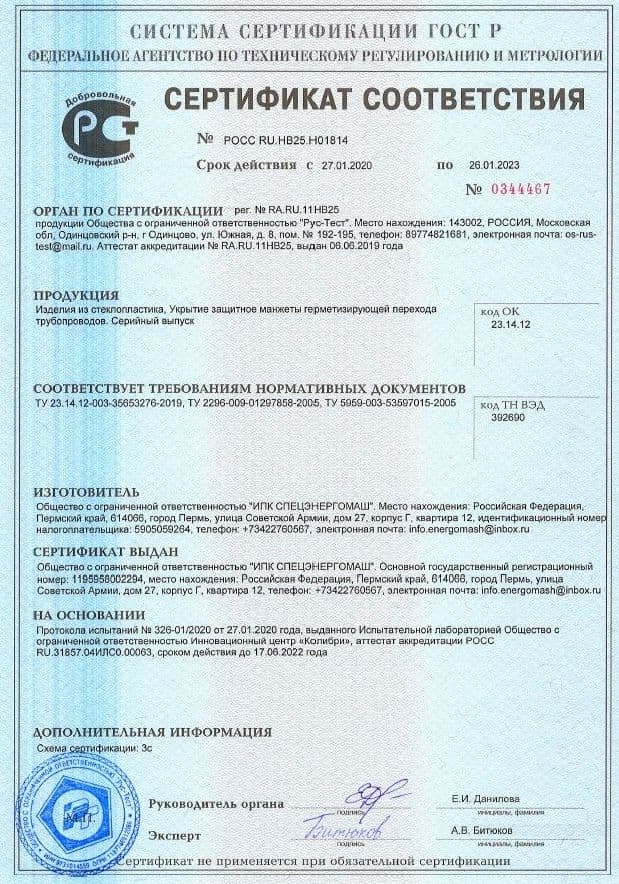

- Сертификат соответствия.
Возможна поставка в шт. (на 1 манжету, 2 полускорлупы, на один торец футляра)
Инструкция по монтажу
1. Эксплуатация УЗМГ должна производиться в соответствии с «Правилами технической эксплуатации магистральных трубопроводов, настоящей инструкцией и другими нормативными документами.
2. Выбор типа УЗМГ и мест их установки определяется проектом строительства или реконструкции трубопроводов.
3. Перед монтажом защитного укрытия убедиться, что герметизирующая манжета установлена правильно.
4. Подготовить место установки УЗМГ на рабочем трубопроводе и трубе –кожухе, очистить от грязи и посторонних веществ, освободить пространство вокруг перехода для удобства монтажа.
5. Подвести сегмент УЗМГ под переход.
6. Разместить второй сегмент УЗМГ над переходом, совместить отверстия и «наживить» крепежные болты.
Внимание. При установке УЗМГ следить, чтобы укрытие не повредило герметизирующую манжету. Расстояние между торцами манжеты и укрытия должно составлять не менее 20мм, касание манжеты и укрытия не допускается.
7. Убедившись, что УЗМГ установлено правильно, затянуть болты с усилием, обеспечивающим его надежную фиксацию на переходе.
2. Выбор типа УЗМГ и мест их установки определяется проектом строительства или реконструкции трубопроводов.
3. Перед монтажом защитного укрытия убедиться, что герметизирующая манжета установлена правильно.
4. Подготовить место установки УЗМГ на рабочем трубопроводе и трубе –кожухе, очистить от грязи и посторонних веществ, освободить пространство вокруг перехода для удобства монтажа.
5. Подвести сегмент УЗМГ под переход.
6. Разместить второй сегмент УЗМГ над переходом, совместить отверстия и «наживить» крепежные болты.
Внимание. При установке УЗМГ следить, чтобы укрытие не повредило герметизирующую манжету. Расстояние между торцами манжеты и укрытия должно составлять не менее 20мм, касание манжеты и укрытия не допускается.
7. Убедившись, что УЗМГ установлено правильно, затянуть болты с усилием, обеспечивающим его надежную фиксацию на переходе.
Данные для логистики

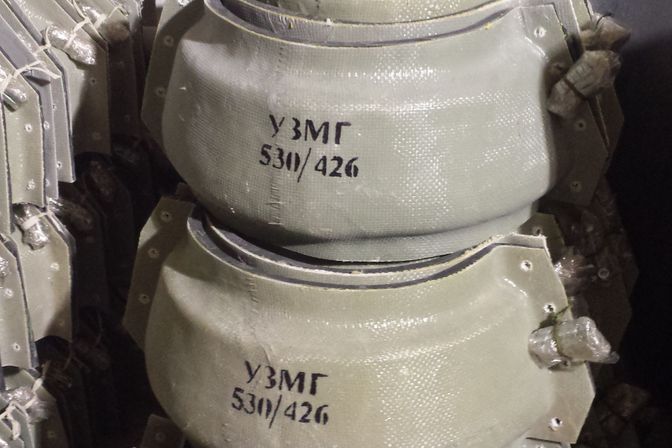

Размер УЗМГ, мм.
57/159
57/219
57/273
89/219
89/273
89/325
110/219
110/273
110/325
159/273
159/325
168/377
168/426
219/377
219/426
219/530
273/426
273/530
273/630
325/530
325/630
426/630
426/720
530/720
530/820
630/820
630/920
720/1020
820/1220
1020/1220
1220/1420
1420/1720
57/219
57/273
89/219
89/273
89/325
110/219
110/273
110/325
159/273
159/325
168/377
168/426
219/377
219/426
219/530
273/426
273/530
273/630
325/530
325/630
426/630
426/720
530/720
530/820
630/820
630/920
720/1020
820/1220
1020/1220
1220/1420
1420/1720
Объем 1 компл., м3
0,02
0,02
0,03
0,03
0,03
0,04
0,03
0,03
0,04
0,03
0,04
0,04
0,05
0,05
0,05
0,1
0,1
0,1
0,12
0,12
0,12
0,15
0,2
0,2
0,23
0,25
0,32
0,35
0,45
0,55
0,6
0,7
Вес 1 компл, кг.
3
3,1
3,5
3,3
3,8
3,9
3,4
3,9
4
3,9
4,2
4,5
4,8
4,8
5,3
6,1
6
6,4
7,2
7
7,6
8,6
9,5
11,2
14,3
16,1
18
19,7
21,6
23,5
25,7
29
