Манжеты герметизирующие

Манжеты герметизирующие для трубопроводных переходов

Область применения

Манжеты герметизирующие предназначены для герметизации межтрубного пространства между основным трубопроводом диаметром от 57 до 1420 мм и защитным кожухом-футляром диаметром от 159 до 1720 мм при сооружении переходов под автомобильными, железными дорогами, инженерными сооружениями и водными преградами.

Нормативные документы

Мы производим герметизирующие манжеты на соответствие следующим нормативным документам:
ТУ 22.19.73-002-35653276-2019 (собственное ТУ)

ТУ 2531-005-01297858-2000
ТУ 2531-007-01297858-2002
ТУ 2531-004-53597015-2004
ТУ 2531-002-53597015-2001

Описание

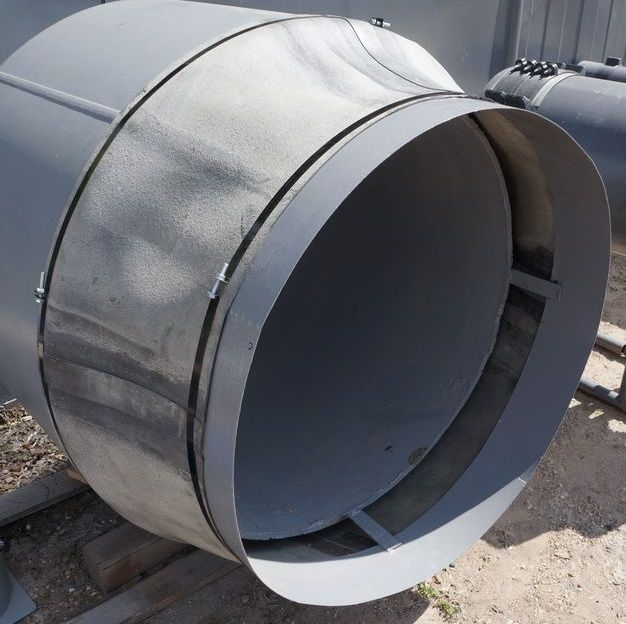

Манжета герметизирующая представляет собой изделие кольцевой формы с гофрой или в виде формы усеченного конуса, которое устанавливается на трубопровод и кожух с последующей обжимкой металлическими хомутами на рабочем трубопроводе и трубе футляре.

Манжета герметизирующая изготавливается из высококачественной МБС (маслобензостойкой) или ТМКЩ (тепломорозокислотощелочестойкой) техпластины по ГОСТ 7338-90:

- Обычное исполнение - толщина 3 мм.

- Усиленное исполнение - толщина 5 мм.

- Повышенной прочности - толщина 10 мм

По желанию Заказчика возможно изготовление манжет из пластин различной толщины от 2 до 10мм.

Стык манжеты герметизирующей выполнен методом горячей вулканизации, на специальном термопрессе, что обеспечивает высокое качество изделий.

Обжимные хомуты выполнены из нержавеющей стальной ленты и комплектуются оцинкованными метизами.

Типы манжет герметизирующих и условное обозначение

Манжеты герметизирующие делятся на 2 типа:

- Тип 1 - гофрированные

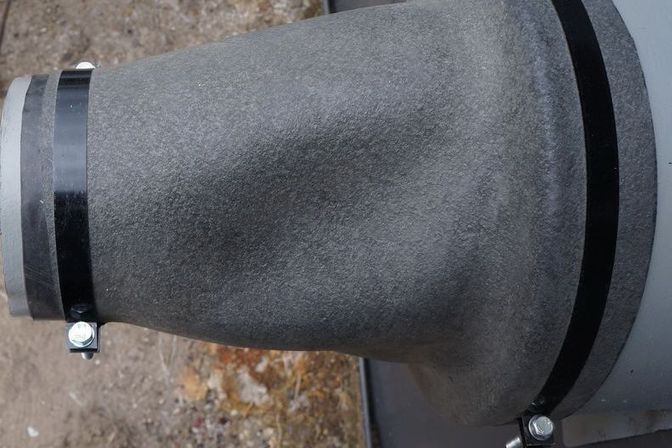

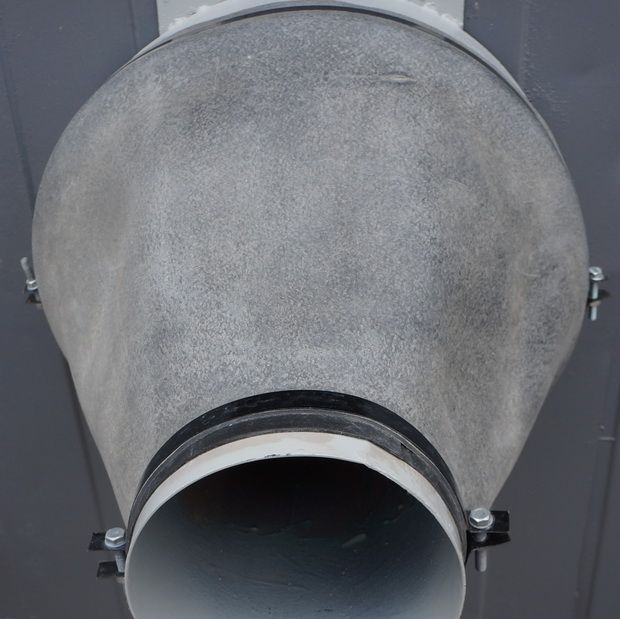

- Тип 2 - конусные

Наиболее востребованными является герметизирующие манжеты Тип 2 в связи с простотой, дешевизной изделия и удобством использования. Кроме того, конусные манжеты могут изготавливаться разъёмными, что позволяет ремонтировать переход без демонтажа трубы.

Манжеты герметизирующие типов I и II изготавливаются двух видов:
- маркировка Н (или отсутствие дополнительного символа) - неармированные.
- маркировка А - производятся из армированной резины.

Для вновь строящихся трубопроводов манжеты герметизирующие поставляются в цельном виде.

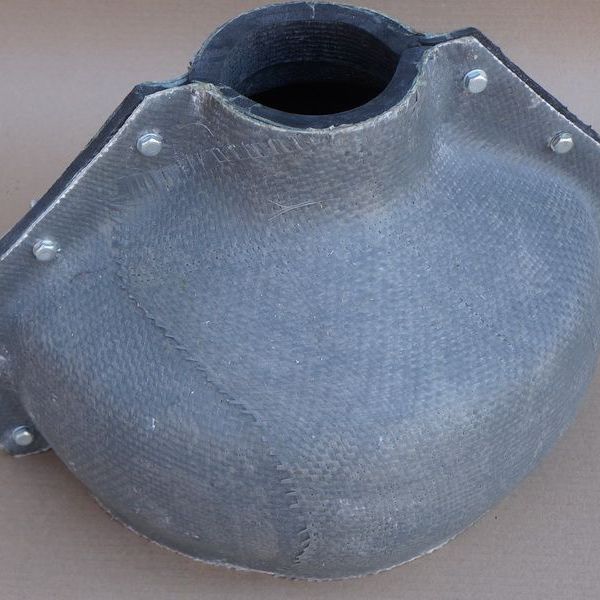

Для действующих трубопроводов (в случае «неразрезного» рабочего трубопровода) манжеты поставляются в разъемном (разрезном) (маркировка Р) виде и дополнительно комплектуются материалами и оснасткой по соединению (склеиванию) разреза.

Для заказа манжеты герметизирующей необходимо указать: [диаметр трубы] / [диаметр футляра] [Н или А], тип [I или II] [Р]

Пример:

МГ 219/530 или МГ 219/530 Н, тип 2 - герметизирующая манжета неразъемная, конусная для перехода трубопровода 219 мм., проложенного в защитном кожухе (футляре) диаметром 530 мм. из техпластины 3 мм.

МГ 219/530 А, МГ219/530 Н, А, тип 2 - герметизирующая манжета неразъемная, армированная, конусная для перехода трубопровода 219 мм., проложенного в защитном кожухе (футляре) диаметром 530 мм. из техпластины 3 мм.

Часто можно встретить такие обозначения как:

ПМТД, ПМТД-П, МГП, ГРМ, ГМНР, ГМ и дт.

Их добавляют различные производители для выделения своей продукции. Технических отличий между манжетами разных марок практически нет.

Технические характеристики

Условная прочность при растяжении, МПа (кг/см), не менее

6,9(7,0)

Твердость по Шору, ед. Шор А

60+-10

Относительное удлинение при разрыве, % не менее

250

Класс опасности

5 (не опасный)

Комплектность поставки

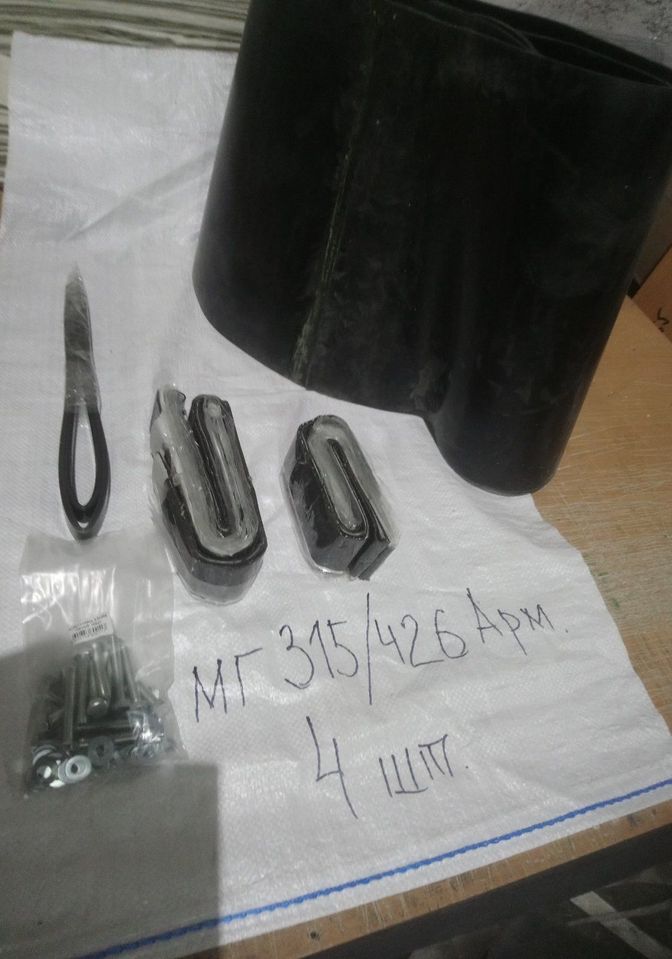

В один комплект поставки входит:
- Манжета герметизирующая - 2 шт. (на оба торца футляра).
- Стяжные хомуты под диаметр защитного кожуха - 2 шт.
- Стяжные хомуты под диаметр основной трубы - 2 шт.
- Крепеж для хомутов.
- Герметик для дополнительной герметизации мест неровности основной трубы и футляра.
- Паспорт-сертификат на партию.
- Инструкция по монтажу.

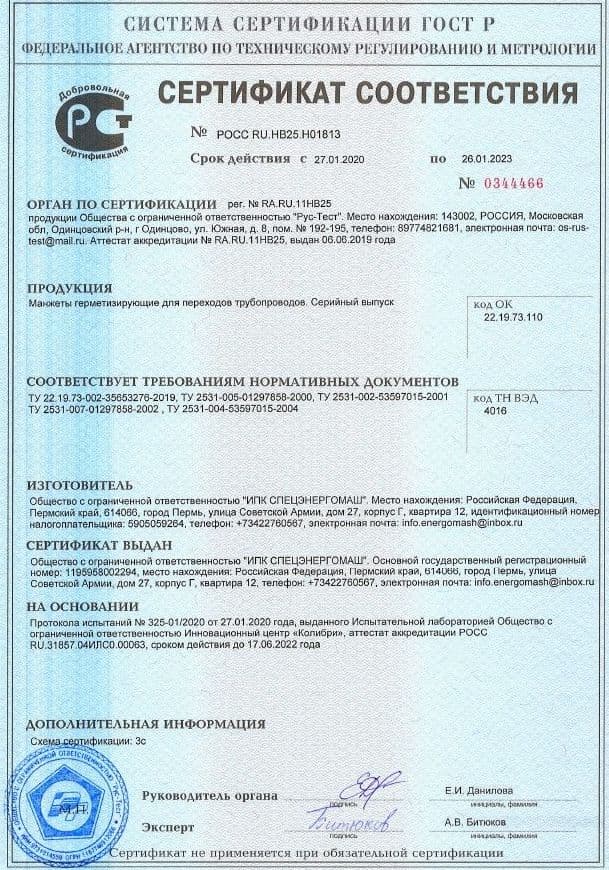

- Сертификат соответствия.

В случае заказа в штуках, данный комплект поставляется на 1 торец футляра.

Инструкция по монтажу

1. Проверить правильность положения рабочего трубопровода в защитном кожухе (футляре)
2. Проверить поверхности рабочего трубопровода и защитного кожуха (футляра), на которых будет монтироваться манжета, на отсутствие на их поверхности механических повреждений
3. Проверить комплектность и целостность всех элементов манжет.
4. Одеть на рабочий трубопровод 1 манжету 3 с формированием усеченного конуса, при этом, большим диаметром на защитный кожух (футляр).
5. Разметить на рабочей трубе и трубе-футляре место, где будет находиться подмоточно-герметизирующий герметик.
6. Сняв один защитный слой с подмоточно-герметизирующего герметика, приклеить на заранее намеченные места на рабочей трубе и трубе футляре.
7. Произвести пробный монтаж манжеты.
8. Снять второй защитный слой подмоточно-герметизирующего герметика.

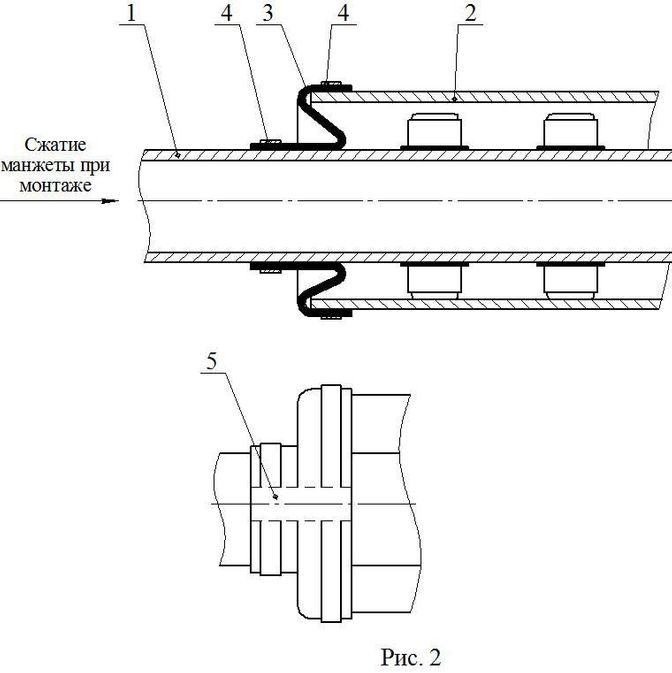

9. Смонтировать манжету на трубопровод и защитный кожух (футляр) в следующей последовательности (рис. 2):
9.1. Манжета 3 монтируется передвижением по телу рабочего трубопровода 1 к торцам футляра, закрепляется хомутом 4 сначала на трубе защитного кожуха (футляра) 2;
9.2. Путем продольного сжатия манжеты 3 (меньшего диаметра) в сторону торца защитного кожуха (футляра) 2 образовать гофру.
9.3. Свободная часть манжеты 3 закрепляется стяжным хомутом 4 на рабочем трубопроводе 1.
9.4. Произвести монтаж манжеты герметизирующей на другом выходе трубопровода из защитного кожуха (футляра).
