« СПЕЙСЕР »

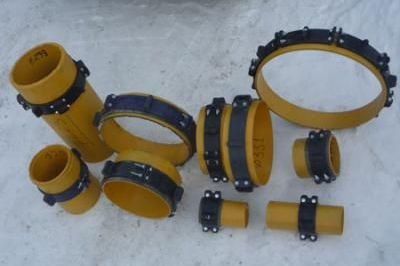

кольцо предохранительное, изолирующее,
диэлектрическое, опорно-направляющее, опорно-центрирующее

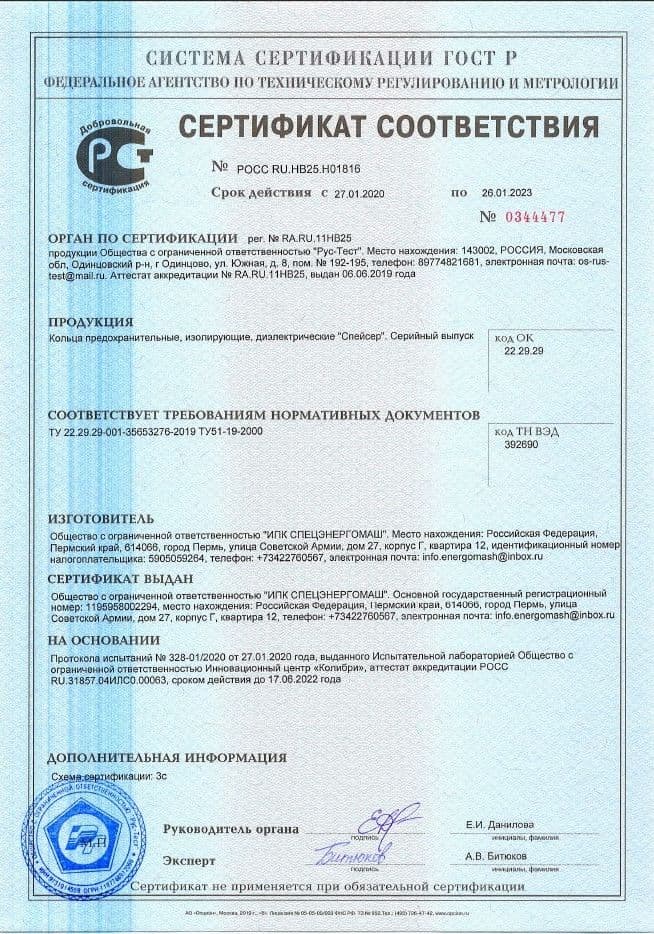

ТУ51-19-2000, ТУ22.29.29-001-35653276-2019

Область применения

Кольца "спейсер" предназначены для механической защиты изоляционного покрытия трубопроводов при строительстве переходов через препятствия, а также для электрической защиты системы

^{Описание}

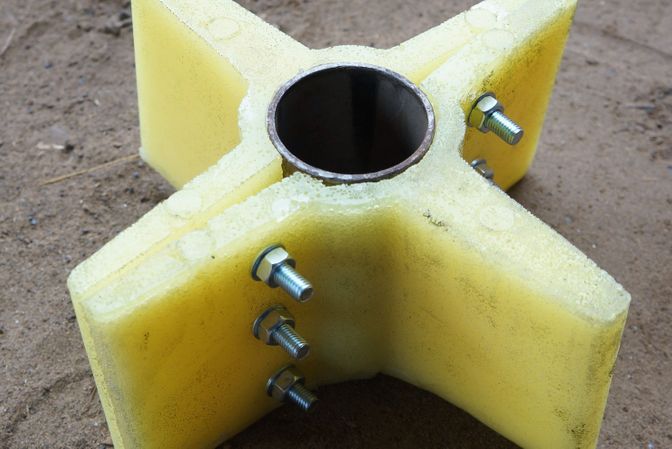

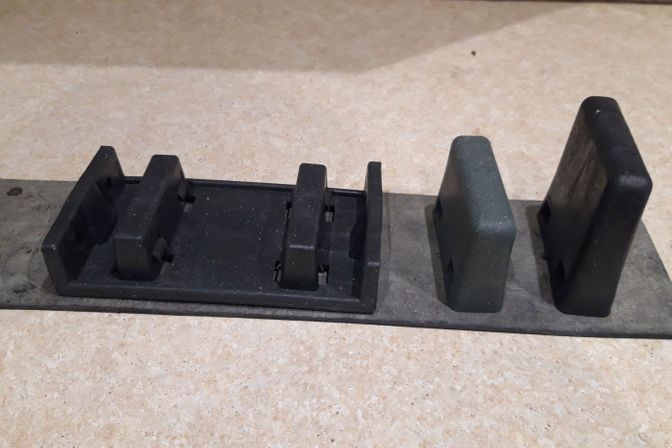

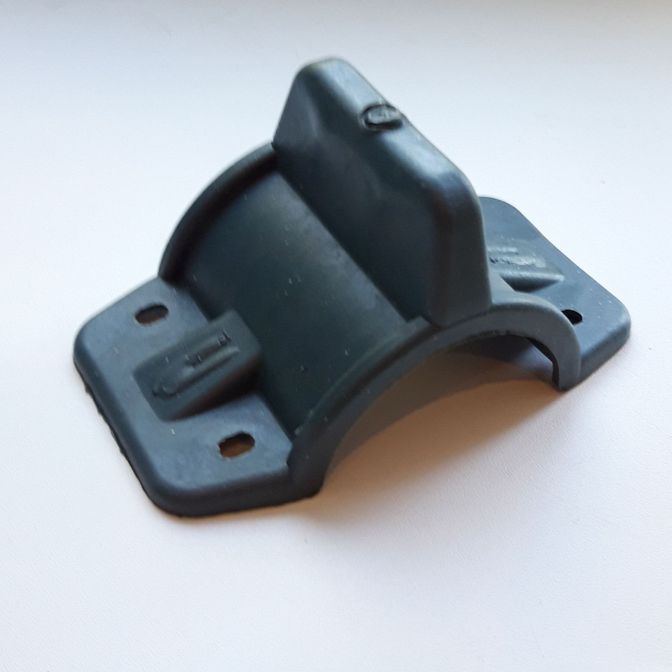

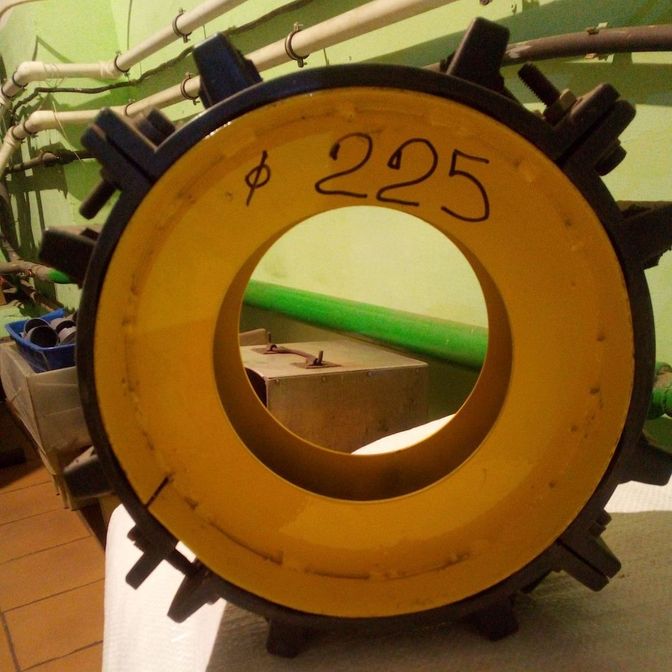

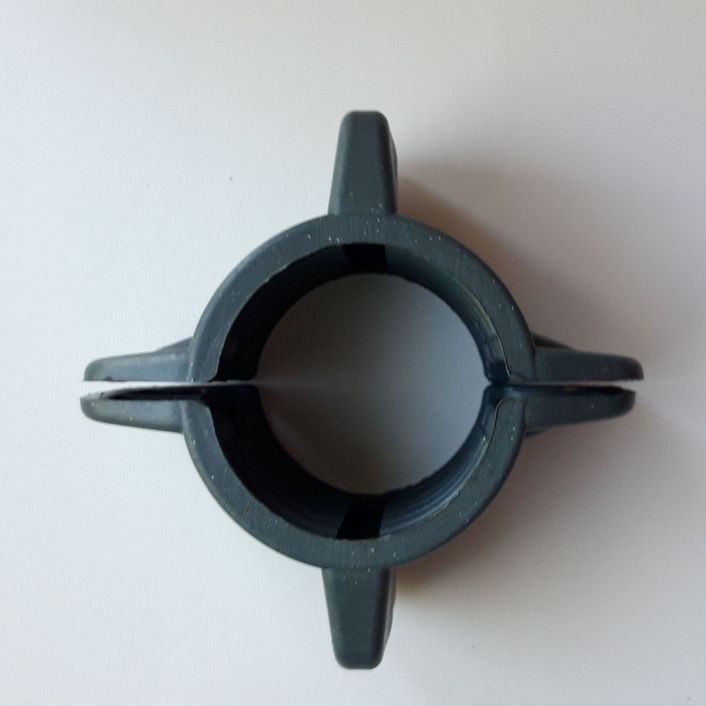

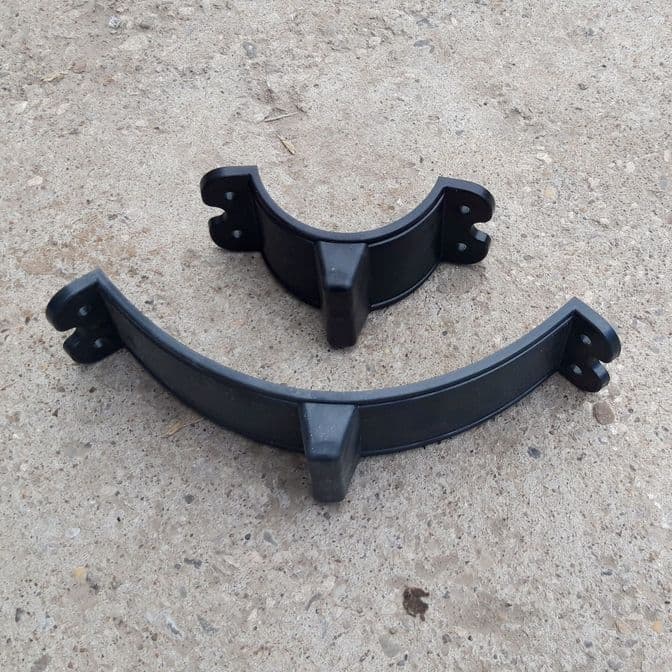

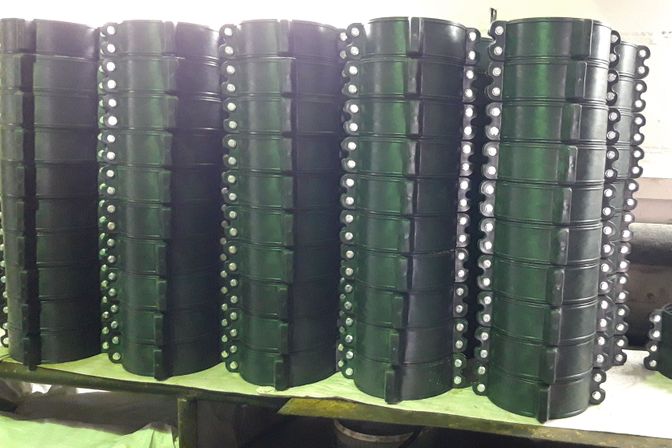

Кольца "Спейсер" собираются из сегментов и обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам. Сегменты колец производятся из полиуретана или полиэтилена (методом литья под давлением). Сегменты скрепляются болтами.

Технические характеристики

Высота опор Д57-89 мм.

30

модуль упругости при растяжении, МПа

500-750

Высота опор Д100-500 мм.

35/40/65/95

Разрушающее напряжение при растяжении,МПа (конструкции прочность)

11,2-14,6

Высота опор Д530 и более, мм.

55

Твердость по Шору А, не менее

68-70

Коэффициент трения по стали

0,3

Предел Текучести при растяжении, МПа

22-27

Относительное удлинение при разрыве,%

200-400

Материал изготовления

Полиэтилен марки 276-73 (83,84)

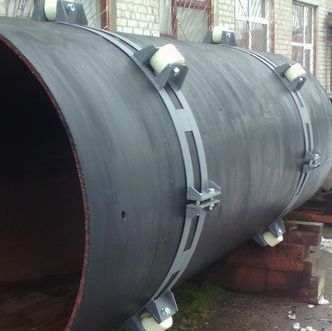

Рекомендуемые расстояния между кольцами "Спейсер"

Количество изделий, устанавливаемых на участке (ориентировочное количество - точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:
N=(L/K)+3 (шт),
где L- длина участка (м), К - расстояние между кольцами (м) - выбирается в пределах 0,6-2 (м) для металлических трубопроводов , 2-3 (м) для неметаллических трубопроводов.

Комплектность поставки:

- сегменты в количестве, зависящем от диаметра трубопровода.
- крепежные элементы с антикоррозийным покрытием (болт, гайка, шайба)
- паспорт сертификат - на партию
- сертификат качества - на партию.

^{Упаковка}

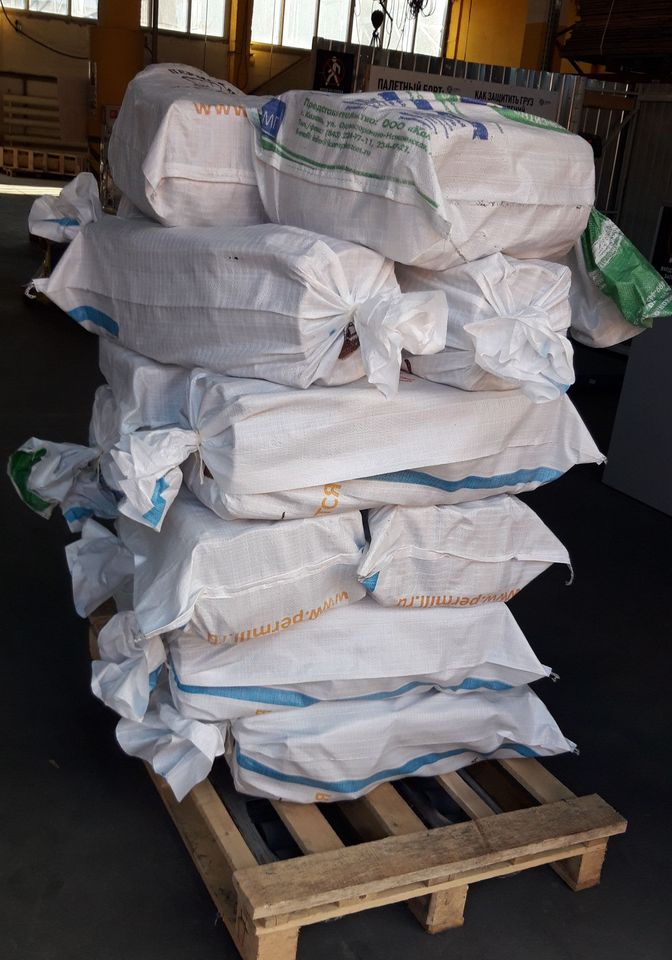

Кольца "спейсер" поставляются в мешках. (в собранном или в предсобранном виде) для экономии транспортных расходов.
По запросу клиентов мы можем делать другие виды упаковки.

Инструкция по установке:

- Количество и места установки "спейсеров" на трубу, их закрепление и протаскивание трубы в защитном кожухе производится в соответствии с проектом производства работ, который разрабатывает проектная организация.
- Условия эксплуатации "спейсеров": при температуре от -50С до +60С.
- Установку "спейсеров" на трубу должны осуществлять 2 человека.
- Перед началом работ проверить комплектность изделия.
- Подготовить место на трубе под установку "спейсера":

- Освободить пространство вокруг трубы для удобства монтажа "спейсеров"
- Очистить трубу от грязи и химических веществ.

- Собрать "спейсер" из сегментов, оставив одно замыкающее соединение несобранным.
- При сборке "спейсера" зазор между торцами сегментов "спейсера" в незатянутом состоянии должен составлять 10-40 мм.

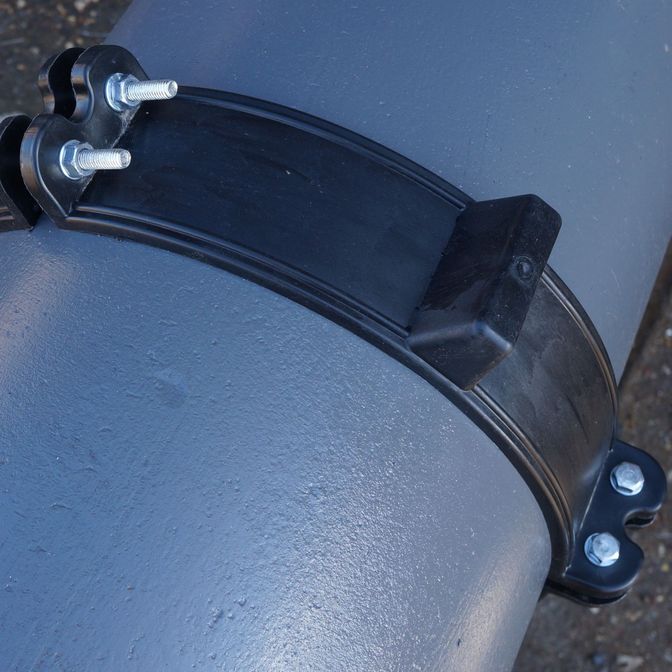

- Установить "спейсер" на трубу.
- Скрепить болтами замыкающее соединение.
- Проверить правильность размещения "спейсера" на трубе. Нижние опорные выступы "спейсера" должны быть симметричны относительно вертикальной диаметральной плоскости защитной трубы ("патрона"). Отклонение не должно превышать 10 –15 мм.
- Равномерно, последовательно провести затяжку «по кругу» болтов крепления до плотного прилегания внутренней поверхности сегментов "спейсера" к наружной поверхности трубопровода. Затяжка болтовых соединений "спейсера" должна выполняться без повреждения изоляционного покрытия трубопровода и самого "спейсера".
- Затянуть резьбовые соединения с усилием не более 20 н.м.

Данные для логистики (основные типоразмеры)

Диаметр, мм.

57

63

75

89

100

114

159

168

200

219

225

250

273

325

426

530

630

720

820

920

1020

1220

1420

Количество компл. в мешке 0,06 м3, шт.

100

100

100

65

40

40

25

25

25

20

20

20

12

16

11

5

4

3

3

2

2

2

1

Вес 1 комплекта, кг.

0,12

0,12

0,2

0,19

0,54

0,4

0,87

0,6

0,8

0,8

1,12

0,93

1,0

1,34

1,63

2,71

3,26

3,8

4,3

4,9

5,4

7,1

8,2
