^{Вставки (муфты) электроизолирующие}

ОБЩАЯ ИНФОРМАЦИЯ

^{Электроизолирующие вставки предназначены для электрического разделения как надземных, так и подземных трубопроводов на независимые участки, а также для защиты приборов и оборудования от действия наведенных токов. Вставки применяются для систем транспортирования природного газа, сырой нефти и продуктов ее переработки, попутного нефтяного газа, минеральных масел, питьевой воды и т.д., устанавливается в системе газоснабжения населенных пунктов, а также в распределительных коммунальных сетях и теплоэнергетике (станции, бойлерные, котельные и пр.) где имеется заземление.}

^{Применение вставок позволяет оптимизировать работу средств электрохимической защиты, сократить расходы на электроэнергию, существенно снизить вредное действие наведенных (блуждающих) токов, как следствие повысить надежность и срок эксплуатации трубопроводов.}

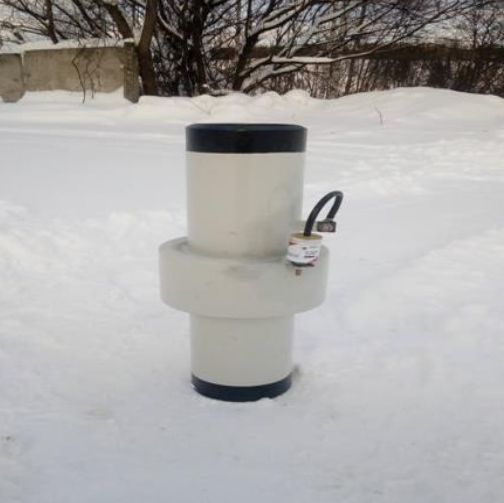

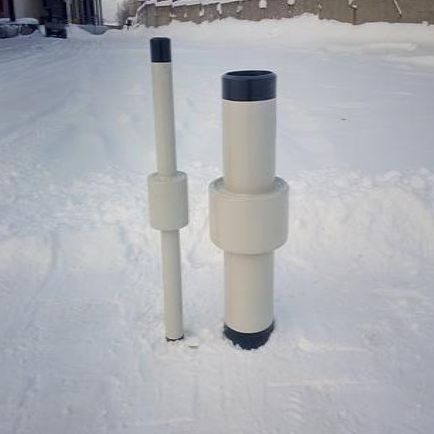

^{Электроизолирующая вставка – это неразъемное изделие, изготовленное и испытанное в заводских условиях, представляет собой два металлических патрубка с соответствующими трубопроводу присоединительными размерами, соединенных между собой силовой оболочкой. Надежная электрическая изоляция обеспечивается кольцом из диэлектрического материала, а герметичность соединения - специально подобранным уплотнителем.}

^{ПРИМИНЕНИЕ}

^{Электроизолирующие вставки, вставки являются одним из элементов системы электрохимической защиты. Целесообразно устанавливать вставки для:}

^{- электрического разъединения основной магистрали от трубопроводов-отводов}

^{- ограничения протяженности (секционирования) участков электрохимической защиты трубопроводов}

^{- разграничения участков трубопроводов с различными типами и качеством изоляционного покрытия}

^{- электрического разъединения газопроводов от подземных сооружений предприятий, на которых электрохимическая защита не предусматривается или запрещена ввиду взрывоопасности, а также имеющих собственную систему электрохимической защиты}

^{- электрического разъединения участков трубопроводов с влиянием блуждающего тока или переменного напряжения}

^{- электрического разъединения многониточных переходов через водные преграды}

^{- электрического разъединения обсадных колонн скважин, надземных трубопроводов и т.п.}

^{- электрического разъединения трубопроводов от участков, не требующих электрохимической защиты или имеющих контакт с естественными или искусственными заземлителями при выходе из земли}

^{- электрического разъединения участков трубопроводов на границах собственности или страны.}

ПРИЕМУЩЕСТВА

^{Применение электроизолирующих вставок позволяет:}

^{- оптимизировать режимы работы электрохимической защиты, снизить затраты на электроэнергию (что особенно актуально для электродефицитных регионов Урала и Сибири)}

 ^{- сократить затраты на строительство дополнительных средств электрохимической защиты и ремонт анодных заземлений}

^{- снизить или исключить вредное влияние блуждающих токов на трубопровод; - увеличить степень защищенности трубопроводов}

^{- уменьшить влияние внешних факторов на работоспособность оборудования систем электрохимической защиты и КИПиА}

^{- уменьшить вероятность поражения человека электрическим током наведенным на трубопроводе от сторонних источников}

^{-увеличить срок службы и повысить надежность работы трубопроводов.}

Проводимые испытания:

^{Все электроизолирующие вставки походят заводские испытания}

^{- Пневматические испытания давлением 06±0,2 МПа.}

^{- Гидравлические испытания Рисп = 1,5 Рраб в течении 120 мин.}

^{- Гидравлические испытания на циклическую усталость 40 циклов давлением от 1,0 МПа до Рисп. цикл = Рисп.х85% по 15 мин.}

^{- Замер электрического сопротивления при напряжении постоянного тока 1000В}

^{- Испытание на электрическую прочность напряжением 5кВт. Переменного тока в течении 1 мин.}

^{- Замер толщины и диэлектрической сплошности покрытия.}

^{- 100% котроль сварных соединений}

^{- Магнитопорошковый контроль концов патрубков.}

^{Периодические испытания:}

^{- Гидравлические испытания до потери герметичности или Рисп = 3 Рраб.}

^{- Испытания на совместное действие изгибающего и крутящего момента.}
